壓力傳感器類型及工作原理
壓力傳感器(Pressure Transducer)是能感受壓力信號，并能按照一定的規律將壓力信號轉換成可用的輸出的電信號的器件或裝置。那么，壓力傳感器都有哪些類型呢？原理是什么呢？下面小編就來介紹。

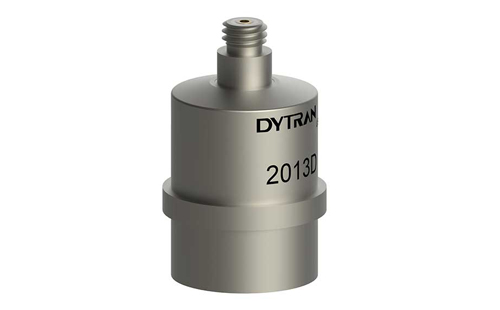

Dytran 2013D IEPE型壓力傳感器
壓力傳感器類型：
1、電位計壓力傳感器：電位式壓力傳感器使用波登管、膠囊或波紋管驅動刮水器臂，提供相對航向壓力測量。
2、感應式壓力傳感器：電感式壓力傳感器使用線性可變差動變壓器(LVDT)來改變發生在變壓器初級和次級線圈之間的感應耦合程度。
3、電容式壓力傳感器：電容式壓力傳感器使用膜片，膜片被施加的壓力偏轉，從而導致電容值的變化，然后可以校準，以提供壓力讀數。
4、壓電壓力傳感器：壓電壓力傳感器依靠陶瓷或金屬化石英等材料在受到機械應力時產生電勢的能力。
5、應變片壓力傳感器：應變式壓力傳感器依賴于測量硅等材料在受到機械應力時電阻的變化，這種變化被稱為壓阻效應。
6、可變磁阻壓力傳感器：利用包含在磁路中的膜片。當壓力施加到傳感器上時，膜片的偏轉引起電路的磁阻變化，這種變化可以被測量并用作施加壓力的指示器。

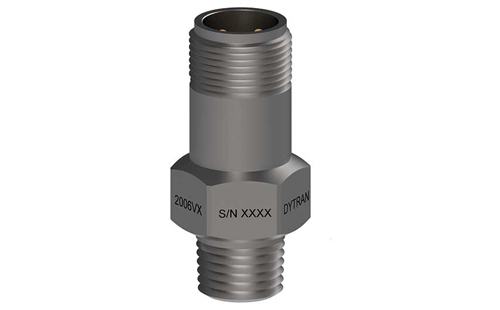

Dytran 2006V系列 IEPE型壓力傳感器
壓力傳感器工作原理：
1、陶瓷壓力傳感器的工作原理
這種壓力傳感器應用了惠斯通電橋的原理，將產生的壓力作用在了陶瓷膜片的前面，讓它產生了微小的形變，產生了電橋，并且由于壓阻效應，產生了相對應的電信號。這種電壓信號可以和應變式傳感器相互兼容。
2、擴散硅壓力傳感器的工作原理
這種傳感器也是應用了壓阻原理的效應，在傳感器的測壓敏感元件上，被測介質的壓力使得膜片產生了相對應的微小位移，讓傳感器的電阻也產生了一定的變化，然后用有關的電子線路檢測到了這種變化后，就能輸出這種標準的電量信號了。
3、藍寶石壓力傳感器工作原理
這種壓力傳感器具有與眾不同的計量特性，他采用了硅-藍寶石作為了壓力敏感元件，原理是壓力應變電阻式的工作原理。硅-藍寶石是一種半導體，它對溫度的敏感程度并不好，但是他的抗擊輻射能力很強，這種工作原理應用的也較為廣泛。
