產品介紹
Dytran 3274系列，TEDS功能的超小型IEPE加速度計傳感器。 總高度僅為0.24英寸（6.1毫米），重量為2克，非常適合測量非常小、重量輕的物體（如印刷電路板和安裝在板上的部件）的沖擊和振動。 3274系列具有5 mV/g、10 mV/g和25 mV/g的靈敏度，采用鈦合金材質。Dytran 3274系列，具有10000 Hz的高頻響應。共振頻率大于40 kHz，因此可用于測量高頻振動，誤差很小。 3274系列采用3-56同軸連接頭，3英尺（0.9米）可拆卸同軸電纜。氣密封裝，可在高濕度環(huán)境中使用，外殼隔離，以避免EMI/接地回路干擾。
產品特性
鈦合金
氣密封裝
底座隔離
微型
IEPE
TEDS版本可選
規(guī)格參數
量程 | 200,500,1000 g |
靈敏度 | 5,10,25 mV/g |
頻率響應 | 1.1 to 10000 Hz |
非線性 | ± 2 % F.S. |
工作溫度 | -51 to 121 ℃ |
輸出阻抗 | 100 Ω |
連接 | 3-56 徑向連接 |
重量 | 2 g |
安裝方式 | 黏貼 |
產品工作原理
IEPE壓電式加速度傳感器內置壓電晶體，受到外界振動或者擠壓時壓電晶體會釋放電荷，傳感器內部處理電路進而將電荷轉化為一個高電平，低阻抗的電壓信號。

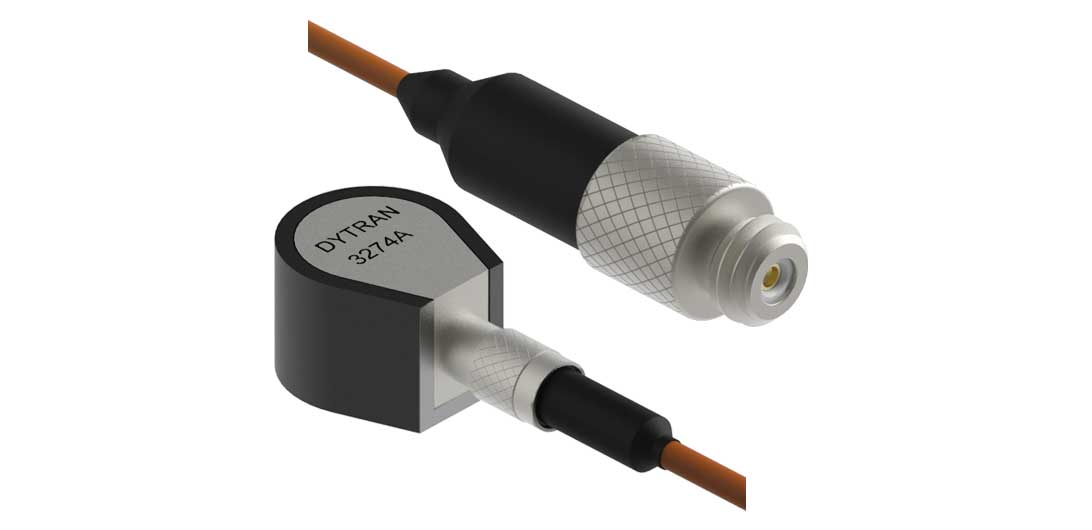

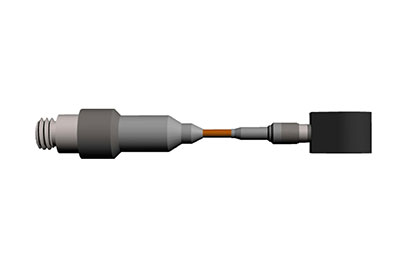

產品細節(jié)圖
產品應用圖
