力傳感器如何校準？標準校準步驟與注意事項

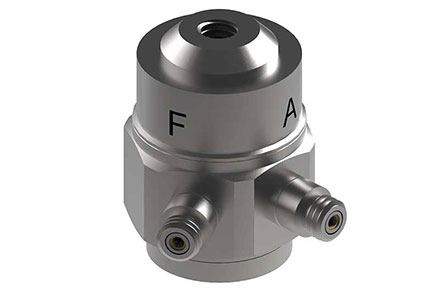

力傳感器是工業測量、質量檢測、裝備控制與科學實驗中廣泛使用的基礎傳感元件，其輸出準確性直接關系到產品質量、設備安全、工藝穩定與數據可信性。在長期使用、運輸振動、環境變化、拆裝維護之后，力傳感器的零點、靈敏度、線性、重復性等關鍵性能會出現不同程度的偏移，若不及時校準，會導致測量偏差擴大、控制邏輯異常、數據失效，甚至引發生產事故與質量糾紛。
力傳感器校準是在規定環境條件下，通過標準力源施加已知準確力值，對比傳感器輸出與標準力值，確定傳感器計量性能、修正測量誤差、判定是否滿足使用要求的一系列規范化操作。校準不是一次性工作，而是貫穿傳感器全生命周期的質量保障活動。本文以通用力傳感器為對象，依據國內相關計量技術規范與行業實踐，系統介紹力傳感器校準的原理、條件、準備、標準流程、數據處理、性能評定、不同類型校準方法、常見問題、注意事項與管理要求，為實驗室、車間、現場等不同場景的校準工作提供完整、可直接落地的操作指南。
一、力傳感器校準的基本原理與意義
1.1 校準的基本原理
力傳感器校準的核心是力值溯源與輸入輸出比對。將可追溯至國家計量基準的標準力，按設定流程施加到傳感器上，同步記錄傳感器輸出信號，建立“標準力值—輸出信號”的對應關系，通過計算得到靈敏度、線性誤差、遲滯、重復性、零點漂移等性能參數，以此判斷傳感器是否符合技術指標，并對誤差進行補償或修正。
多數力傳感器基于應變電測原理，彈性體受外力產生微小形變，使粘貼在表面的應變片電阻發生變化，通過電橋電路轉換為電壓或電流信號。理想情況下，輸入力與輸出信號呈線性關系，但受材料特性、加工精度、裝配狀態、溫度、濕度、電磁干擾、加載方式等影響，實際曲線會偏離理想直線，形成測量誤差。校準的作用就是識別這些偏差，并用數學方法或參數調整實現補償。
1.2 校準的主要目的
1. 確定傳感器當前真實靈敏度與零點位置，修正系統誤差。
2. 評定線性、遲滯、重復性、蠕變、溫度漂移等關鍵性能是否滿足使用要求。
3. 消除安裝應力、機械間隙、預緊不足等非傳感器本體帶來的系統誤差。
4. 為測量系統提供準確標定系數，保證測量結果可溯源、可復現。
5. 延長傳感器使用壽命，降低因測量不準帶來的生產與質量風險。
6. 滿足質量管理體系、計量體系、行業規范對測量設備的強制要求。
1.3 校準與檢定的區別
校準是用戶自主確定設備誤差并進行修正的活動，結果給出誤差或校準系數，不做合格與否判定；檢定是法制計量行為，依據規程判定設備是否合格，出具檢定證書或結果通知書。工業現場與實驗室多數場景執行校準，只有納入強制管理目錄的設備才需要檢定。本文所述內容以校準為主，兼顧計量規范要求。
二、力傳感器校準的環境與設備要求
2.1 環境條件要求
環境是影響校準精度的重要因素，不穩定環境會直接引入附加誤差，導致校準結果無效。
1. 溫度：標準環境溫度通常為20℃±5℃，校準過程中溫度變化不超過±1℃/h。溫度變化會改變彈性模量、應變片電阻、膠粘劑模量，造成靈敏度漂移與零點漂移。
2. 濕度：相對濕度控制在45%RH～80%RH，避免結露、受潮導致絕緣下降、漏電、信號波動。
3. 振動與沖擊：校準區域應遠離振源，地面采取減震措施，校準過程中無明顯振動與沖擊，防止信號抖動與數據跳變。
4. 電磁干擾：遠離大功率電機、變頻器、電焊機、發射裝置，信號線采用屏蔽電纜，可靠接地，減少共模干擾與差模干擾。
5. 氣源與電源：電源電壓穩定，波動不超過額定值±1%；有氣動夾具時氣源壓力穩定、無油污水分。
6. 清潔度：現場無粉塵、腐蝕性氣體、油液滴落，避免污染受力面、接頭與電路。
2.2 標準設備與工具
校準設備的精度等級必須高于被校傳感器，通常要求標準設備的最大允許誤差小于被校傳感器允許誤差的1/3，以保證溯源有效性。
1. 標準力源
- 砝碼式力標準機：利用標準砝碼重力直接加載，溯源鏈短、準確度高，適合中小量程傳感器。
- 杠桿式力標準機：通過杠桿放大砝碼重力，適合較大量程。
- 疊加式力標準機：用標準傳感器與被校傳感器串聯比對，適合大量程、現場、試驗機等場景。
- 液壓/電動力標準機：輸出穩定、加載平滑，適合自動化校準。
2. 標準力傳感器
作為傳遞標準，精度等級通常高于被校傳感器2～3個等級，需經法定計量機構檢定合格并在有效期內。
3. 數據采集與顯示設備
包括高精度數字萬用表、數據采集儀、顯示儀表等，分辨率、采樣速率、輸入阻抗?jié)M足要求，噪聲低、線性好。
4. 安裝與工裝
專用夾具、轉接板、壓頭、對中裝置，保證力同軸加載，避免側向力、彎矩、扭矩。
5. 輔助工具
水平儀、力矩扳手、溫濕度計、絕緣電阻表、清潔工具、接線工具等。
2.3 人員與文件要求
1. 操作人員應接受培訓，熟悉校準原理、流程、設備操作與安全規范。
2. 具備校準作業指導書、設備說明書、被校傳感器技術資料、歷史校準記錄。
3. 所有標準設備均有有效證書，標識清晰，狀態正常。
三、校準前的準備工作
充分準備是校準成功的前提，準備不足會導致數據無效、返工甚至損壞傳感器。
3.1 傳感器外觀與狀態檢查
1. 檢查彈性體有無變形、裂紋、銹蝕、磕碰損傷，受力面平整無異物。
2. 檢查電纜、插頭、插座完好，無破損、斷線、松動、氧化、進水。
3. 檢查螺紋、安裝孔無滑牙、變形、雜質，配合面清潔。
4. 通電檢查輸出是否正常，有無跳數、漂移過大、無輸出等故障。
5. 確認傳感器量程、精度等級、靈敏度、供電電壓、輸出信號類型與技術文件一致。
3.2 絕緣與電氣檢查
1. 測量橋路絕緣電阻，通常要求≥2000MΩ，絕緣過低會導致信號不穩、誤差增大。
2. 檢查供電是否符合要求，電壓穩定、極性正確，避免反接燒毀橋路。
3. 確認放大器、采集設備量程、增益、濾波設置與傳感器匹配。
3.3 安裝與對中準備
1. 清理標準機與傳感器安裝面，去除毛刺、鐵屑、油污，保證平面度與清潔度。
2. 選用合適轉接件，安裝面平行，受力點與傳感器軸線重合。
3. 螺栓緊固力矩均勻，符合推薦值，過緊產生附加應力，過松導致接觸不良。
4. 用水平儀調整安裝姿態，保證垂直或水平受力，避免偏心與扭轉載荷。
3.4 通電預熱
1. 傳感器與儀表、采集設備通電預熱，通常30分鐘以上，使電路與彈性體溫度穩定，減少零點漂移。
2. 預熱期間空載靜置，不施加任何外力，觀察輸出穩定性。
3.5 校準方案確定
1. 明確校準類型：靜態校準/動態校準、拉向/壓向/雙向、量程范圍、校準點數量與分布。
2. 確定循環次數：通常正反向加載3次循環，保證重復性。
3. 確定記錄方式：手動記錄或自動采集，采樣頻率、穩定時間、數據平均次數。
四、力傳感器標準校準步驟（靜態）
靜態校準是最常用、最基礎的校準方式，適用于緩變力、穩態力測量場景。以下為通用標準流程，可按實際量程與設備調整。
4.1 預加載
預加載目的是消除機械間隙、接觸不良，使彈性體進入穩定工作狀態，減少遲滯影響。
1. 空載狀態下確認零點。
2. 平穩加載至額定量程或校準上限，保持1～2分鐘。
3. 平穩卸載回零，保持1分鐘。
4. 重復預加載2～3次，每次動作平緩，無沖擊。
預加載后觀察零點是否恢復，無明顯漂移即可進入正式校準。
4.2 零點校準與初始記錄
1. 完全空載，確保無附加力、力矩、側向力。
2. 待輸出穩定后，記錄零點輸出值，或執行儀表清零操作。
3. 零點穩定時間建議不少于3分鐘，確保無漂移。
4.3 設定校準點
校準點應在測量范圍內均勻分布，通常不少于5點，常用分布：
0%、20%、40%、60%、80%、100% FS
高精度要求可增加至10點以上，如0%、10%、20%……100% FS。
校準點覆蓋常用工作區間，重點工作段可加密測點。
4.4 正向加載與數據記錄
1. 從零點開始，按設定點逐級平穩加載。
2. 每級載荷到達后保持穩定30秒～3分鐘，待示值穩定再記錄。
3. 記錄標準力值與傳感器輸出信號（mV/V、mA、V、脈沖等）。
4. 加載過程勻速、無沖擊、無停頓抖動，不超量程。
4.5 反向卸載與數據記錄
1. 到達上限后，按相同點逐級平穩卸載回零。
2. 每級保持穩定后記錄數據，與加載數據形成對比。
3. 回零后記錄零點殘余電壓，判斷回零性能。
4.6 重復循環
為評定重復性，通常進行3次完整正反向循環，全部數據用于后續計算。每次循環前可不重新預載，但需保證零點穩定。
4.7 零點與蠕變觀測
1. 完成循環后，空載保持15～30分鐘，觀測零點漂移。
2. 滿量程保持一定時間，觀測蠕變特性（長期載荷下輸出隨時間變化）。
4.8 關機與收尾
1. 確認數據完整，無缺項、無異常點。
2. 平穩卸載，斷電，清理傳感器與設備，做好標識。
3. 及時備份原始數據，填寫校準記錄。
五、動態力傳感器校準要點
動態力傳感器用于沖擊、振動、瞬態力測量，校準重點是頻率響應、幅值靈敏度、相位特性、動態線性等。
5.1 動態校準方法
1. 沖擊力法：利用標準沖擊裝置產生已知瞬態力，比對傳感器輸出，適合沖擊、碰撞測量場景。
2. 正弦力法：通過振動臺施加正弦交變力，測量不同頻率下靈敏度與相位，適合高頻動態力測量。
3. 比較法：標準動態傳感器與被校傳感器串聯，在動態載荷下比對輸出。
5.2 動態校準關鍵步驟
1. 安裝剛性連接，避免附加質量、柔性結構改變動態特性。
2. 設置頻率范圍、幅值水平，符合實際使用工況。
3. 校準幅值靈敏度、靈敏度線性、幅頻特性、相頻特性、諧振頻率。
4. 分析動態誤差、非線性、失真度，判斷是否滿足動態使用要求。
5.3 注意事項
1. 避免超過傳感器動態量程，防止沖擊損壞。
2. 夾具與安裝結構諧振頻率遠離工作頻段。
3. 采樣速率足夠高，滿足采樣定理，避免信號混疊。
六、多維力傳感器校準要點
多維力傳感器可同時測量兩個或三個方向力與力矩，校準復雜度更高，需控制耦合誤差。
1. 分方向單獨校準，依次施加各方向標準力，其他方向空載。
2. 測量維間耦合，判定某一方向加載對其他通道輸出的影響。
3. 安裝對中要求更高，保證各方向力軸與傳感器敏感軸重合。
4. 數據處理需解耦計算，建立多輸入多輸出修正模型。
七、校準數據處理與性能評定
數據處理是校準核心環節，通過計算得到客觀性能指標，判斷傳感器是否可用。
7.1 基本術語定義
- 量程（FS）：測量上限與下限之差。
- 靈敏度：輸出變化量與輸入力變化量之比。
- 線性誤差：實際曲線與理想直線的最大偏差與滿量程輸出百分比。
- 遲滯：同一載荷點加載與卸載輸出的最大差值與滿量程百分比。
- 重復性：同一條件多次加載卸載，同一載荷點輸出的最大分散值與滿量程百分比。
- 零點漂移：空載時輸出隨時間或溫度的變化。
- 蠕變：恒定載荷下輸出隨時間的變化。
7.2 數據處理步驟
1. 原始數據整理：將多次循環各點數據列表，剔除明顯異常值。
2. 計算各點平均值：同一載荷點多次測量取算術平均。
3. 靈敏度計算：用最小二乘法擬合直線，斜率為平均靈敏度。
4. 線性誤差計算：計算各點實測值與擬合直線偏差，取最大偏差占滿量程百分比。
5. 遲滯計算：同一載荷點加載與卸載平均值之差的最大值。
6. 重復性計算：各點多次測量的最大差值。
7. 零點與量程修正：根據校準結果更新儀表零點與靈敏度系數。
7.3 性能判定
將計算結果與傳感器技術指標對比，所有項目均滿足要求則校準合格；若單項超差，可嘗試補償、維修或降級使用，無法修復則停止使用。
八、不同場景校準方法選擇
8.1 實驗室高精度校準
適用：計量室、檢測機構、研發實驗室。
設備：高精度砝碼式/杠桿式力標準機。
特點：環境可控、精度高、項目全、數據可溯源。
流程：完整預載、多點、多循環、蠕變、漂移、溫度影響測試。
8.2 現場在線校準
適用：生產線、試驗機、裝備不便拆卸場景。
方法：疊加式標準傳感器比對、便攜力標準機、標準砝碼。
特點：不拆卸、不停車、快速、效率高，環境條件相對較差。
要點：減少設備振動干擾，保證安裝對中，縮短校準時間，穩定供電。
8.3 簡易快速校準
適用：日常巡檢、定性判斷、非關鍵工位。
方法：單點或三點校準，零點+常用載荷點比對。
特點：快速、簡單、成本低，僅做定性判斷，不做全面性能評定。
限制：不可用于高精度測量與計量溯源場景。
九、力傳感器校準常見問題與原因分析
9.1 零點漂移大
1. 預熱時間不足，電路未穩定。
2. 溫度變化大，環境波動。
3. 安裝應力、螺栓預緊不均。
4. 電纜接觸不良、屏蔽失效。
5. 彈性體殘余應力未消除。
9.2 線性差、誤差超差
1. 傳感器過載或受過沖擊，彈性體塑性變形。
2. 安裝偏心、側向力、彎矩過大。
3. 標準設備精度不足或未校準。
4. 放大器非線性、增益不穩。
5. 應變片脫落、脫膠、橋路損壞。
9.3 遲滯大
1. 預加載不足，機械間隙未消除。
2. 彈性體材料遲滯特性偏大。
3. 摩擦、配合面粗糙、裝配過緊。
4. 潤滑不良或有雜質卡滯。
9.4 重復性差
1. 安裝不牢固，每次裝夾位置不一致。
2. 加載手法不穩定，有沖擊。
3. 環境振動、電磁干擾。
4. 電源波動、接觸不良。
5. 傳感器內部元件松動。
9.5 輸出無變化或滿量程
1. 電纜斷線、插頭虛接、橋路短路。
2. 供電錯誤、反接、電壓異常。
3. 傳感器內部損壞，應變片失效。
4. 儀表或采集通道故障。
十、力傳感器校準注意事項（安全與質量）
10.1 安全操作注意事項
1. 嚴格不超量程加載，瞬時過載也可能造成永久損壞。
2. 加載平穩緩慢，禁止沖擊、碰撞、墜落。
3. 大量程校準設置防護，防止夾具、砝碼滑脫傷人。
4. 電氣操作斷電進行，避免短路、觸電。
5. 液壓/氣動設備檢查密封與壓力，防止爆裂、泄漏。
10.2 安裝與對中注意事項
1. 力的作用線必須與傳感器軸線重合，避免偏心、側向力、扭矩。
2. 安裝面清潔平整，不允許有毛刺、鐵屑、焊渣。
3. 轉接件剛度足夠，不產生變形與偏移。
4. 力矩均勻，按推薦扭矩緊固，禁止強行裝配。
10.3 電氣與信號注意事項
1. 屏蔽電纜單獨走線，遠離動力線，減少干擾。
2. 接地可靠，單點接地，避免地環路。
3. 防止潮濕、油污、粉塵進入接頭。
4. 長時間使用做絕緣檢查，避免漏電影響精度。
10.4 環境與溫濕度注意事項
1. 盡可能在穩定環境校準，減少溫度梯度。
2. 避免陽光直射、空調直吹、熱源靠近。
3. 高濕環境做防潮處理，防止結露。
4. 室外現場選擇無風、無雨、溫度適宜時段。
10.5 數據與記錄注意事項
1. 原始數據真實、完整、清晰，不涂改、不編造。
2. 記錄校準日期、環境條件、設備編號、傳感器編號、人員。
3. 數據及時備份，防止丟失。
4. 校準報告規范，可追溯、可復查。
10.6 維護與周期注意事項
1. 校準后輕拿輕放，做好防護，避免損傷。
2. 按使用頻率與環境確定校準周期，通常3～12個月。
3. 出現碰撞、維修、異常讀數后立即校準。
4. 長期存放啟用前重新校準。
十一、校準后的使用與管理
1. 校準合格粘貼合格標識，注明有效期與校準編號。
2. 超差設備貼禁用標識，隔離存放，維修或報廢。
3. 根據校準結果更新系統參數，確保測量值準確。
4. 建立校準臺賬，記錄歷史數據、周期、狀態。
5. 關鍵測量傳感器實施期間核查，定期比對驗證穩定性。
6. 操作人員培訓，正確使用、維護、避免誤操作。
結語：
力傳感器校準是保證測量準確、設備可靠、生產安全的基礎性工作，貫穿設計、生產、使用、維護全流程。校準不是簡單的“調零”與“標點數”，而是包含環境控制、規范操作、數據處理、性能評定、誤差補償、體系管理的系統性工作。只有嚴格按照標準流程執行，控制安裝、加載、電氣、環境等關鍵環節，才能獲得可信的校準結果，讓傳感器穩定發揮測量功能。
隨著工業自動化、智能制造、精密測試的快速發展，力測量的精度要求不斷提高，校準工作也向自動化、數字化、智能化方向升級。無論技術如何進步，規范操作、溯源可靠、注重細節始終是校準工作的核心原則。希望本文提供的完整步驟與注意事項，能夠幫助相關人員在實驗室、車間、現場等不同場景下，安全、高效、準確地完成力傳感器校準，為產品質量、工藝優化、設備安全與數據可信提供堅實支撐。
