核心要點摘要：振動傳感器選型需綜合考慮測量參數、頻率范圍、安裝條件及環境因素。本文系統分析壓電式、電渦流式等傳感器的技術差異，結合工業場景提出選型決策模型，幫助用戶規避常見誤區。
為什么振動傳感器選型如此復雜？
在工業設備狀態監測領域，超過60%的測量誤差源于傳感器選型不當。某石化企業案例顯示，因誤用低頻傳感器監測高頻齒輪振動，導致故障漏檢造成直接損失超200萬元。選型難題主要體現在：
參數理解偏差：混淆位移、速度、加速度傳感器的適用場景
環境適配不足：忽視溫度、濕度等對傳感器性能的影響
成本與性能失衡：盲目追求高精度導致預算浪費
技術分析：主流振動傳感器性能對比
壓電式加速度傳感器
工作原理：利用壓電材料的正壓電效應優勢：
- 頻率范圍寬（0.1Hz-15kHz）
- 可測加速度達10000g 局限：
- 不能測量靜態信號
高溫環境需特殊處理
電渦流位移傳感器
工作原理：基于電磁感應測量間隙變化優勢：
- 非接觸測量（0.25-2.5mm量程）
- 分辨率達0.1μm 局限：
- 需校準靶材材質
僅適用于導電體

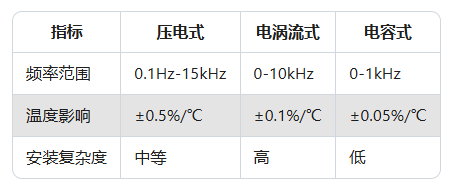

傳感器選型關鍵指標對比表
解決方案：四步選型決策法
第一步：明確監測目標
- 故障診斷：優先選擇高頻響傳感器（如壓電式）
- 狀態監測：側重長期穩定性（如MEMS傳感器）
工藝優化：需多參數同步測量
第二步：量化環境參數
- 溫度范圍：超過150℃需選用電荷輸出型
- 電磁環境：強干擾場合建議光纖傳輸
防爆要求：符合ATEX/IECEx認證
第三步：匹配技術參數
- 頻率匹配：傳感器帶寬≥1.5倍特征頻率
- 量程選擇：正常振動值在量程30%-70%區間
靈敏度：微弱信號檢測需＞50mV/g
第四步：驗證安裝可行性
- 安裝方式：
- 磁座吸附：便捷但影響高頻響應
- 螺紋固定：可靠性高但損傷設備表面
- 位置選擇：
- 軸承座徑向振動測點距軸承中心1.5倍軸徑
齒輪箱測量應避開共振節點
典型應用場景解析
風電齒輪箱監測
需求特點：
- 寬頻帶振動（10Hz-5kHz）
惡劣環境（-40℃~80℃）
選型建議：
- 三軸加速度傳感器
- 防護等級IP68以上
內置溫度補償
數控機床主軸監測
需求特點：
- 高轉速（＞20000rpm）
- 微米級振動檢測 選型建議：
- 電渦流傳感器系統
- 采樣率≥100kHz
軸向+徑向多測點布置
常見選型誤區規避指南
誤區一：唯精度論某汽車廠案例顯示，采用0.1%精度傳感器相比1%精度方案，成本增加5倍但實際收益僅提升2%
誤區二：忽視信號傳輸超過20米的模擬信號傳輸會導致信噪比下降50%，建議改用數字總線傳輸
誤區三：忽略校準周期根據ISO 16063標準，工業級傳感器應每12個月進行現場校準
通過系統化的選型方法論，用戶可降低30%以上的測量系統維護成本。隨著智能傳感技術的發展，具備自診斷功能的振動傳感器正成為設備健康管理的新選擇。
