產品介紹
Dytran 4400B通用振動記錄儀為在實際應用中捕獲關鍵振動數據提供了一種創新的經濟高效的解決方案。4400B系列使工程師只需按下一個按鈕即可捕獲三軸加速度測量值！模型包括一個內置的?在里面?3.?axes MEMS加速度計能夠記錄三個正交方向的加速度，并將數據寫入Micro-SD卡。 這些緊湊、輕巧、電池驅動、環保密封的單元適合狹小空間。易于安裝，用戶?可配置軟件優化數據收集；內部加速計無需外部電纜敷設和復雜的信號調節。測試數據存儲在一個方便的可移動存儲SD卡上，直接插入筆記本電腦。內置高?拉動磁鐵，便于安裝到鐵磁性表面。
產品特性
3軸MEMS加速度計記錄靜態和動態加速度測量
立即將記錄的數據從Micro SD卡檢索到PC、指示燈和其他附件
多種記錄模式：自由運行、振幅觸發、時間觸發和有線遠程觸發
多個采樣率最高可達10000個采樣/秒
易于安裝的軟件，用于查看收集的數據和配置硬件運行模式
高通/低通濾波
抗混疊濾波器
防護等級IP64
磁鐵安裝或螺絲安裝
?15小時的錄制時間
事件比較
數據疊加
規格參數
|
量程 |
2,19,200 g |
|
噪聲 |
0.01,0.02,0.2 g RMS |
|
頻率響應 |
0 to 1000 Hz |
|
固有頻率 |
?5.5 kHz |
|
工作溫度 |
-20 to 60 ℃ |
|
帶寬 |
0 to 1000 Hz |
|
分辨率 |
100-10000 samples/s |
|
重量 |
150 g |
|
安裝 |
2個10-32螺釘，2個M5x0.8 X 35 mm螺釘 |
產品工作原理
IEPE壓電式加速度傳感器內置壓電晶體，受到外界振動或者擠壓時壓電晶體會釋放電荷，傳感器內部處理電路進而將電荷轉化為一個高電平，低阻抗的電壓信號。

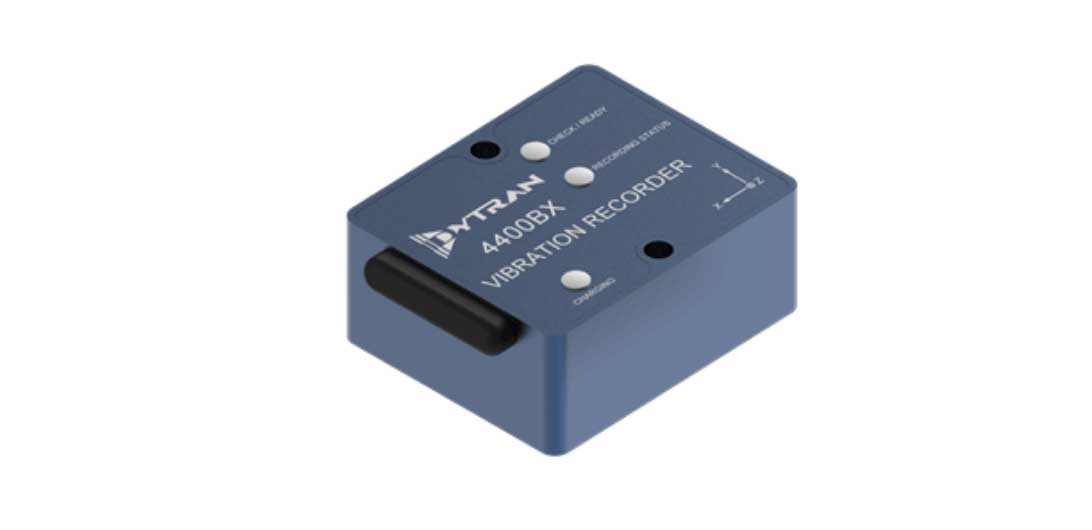

產品細節圖
產品應用圖
