產品介紹
Dytran 1203V系列，環形IEPE力傳感器，其靈敏度范圍為0.5–50 mV/lbf。傳感器用于測量機械和其他應用中快速或緩慢變化的動態力。1203V系列可測量寬頻率范圍內的振動壓縮力、沖床和成型機的單向脈沖力、其他重復施力以及沖擊力。1203系列具有內置電子設備，無需外部電荷放大器和轉換器。 1203系列的滿量程范圍為100-10000磅力。重量為50克，不銹鋼外殼。10–32徑向連接，0.40英寸（10.2毫米）通孔安裝，氣密封裝，在高濕度和骯臟環境中可靠運行。
產品特性
不銹鋼
電氣隔離
環形結構
IEPE
規格參數
|
量程 |
0.44,2.22,4.45,22.24,44.48 kN |
|
靈敏度 |
1.24,2.47,12.36,22.24,44.48 mV/N |
|
最大壓力值 |
0.89,4.45,22.24,44.48,66.72 kN |
|
線性 |
±1 % F.S. |
|
固有頻率 |
?75 kHz |
|
工作溫度 |
-73 to 121 °C |
|
連接 |
10-32 徑向連接 |
|
重量 |
50 g |
|
安裝 |
Ø10.16 mm通孔 |
產品工作原理
IEPE壓電式加速度傳感器內置壓電晶體，受到外界振動或者擠壓時壓電晶體會釋放電荷，傳感器內部處理電路進而將電荷轉化為一個高電平，低阻抗的電壓信號。

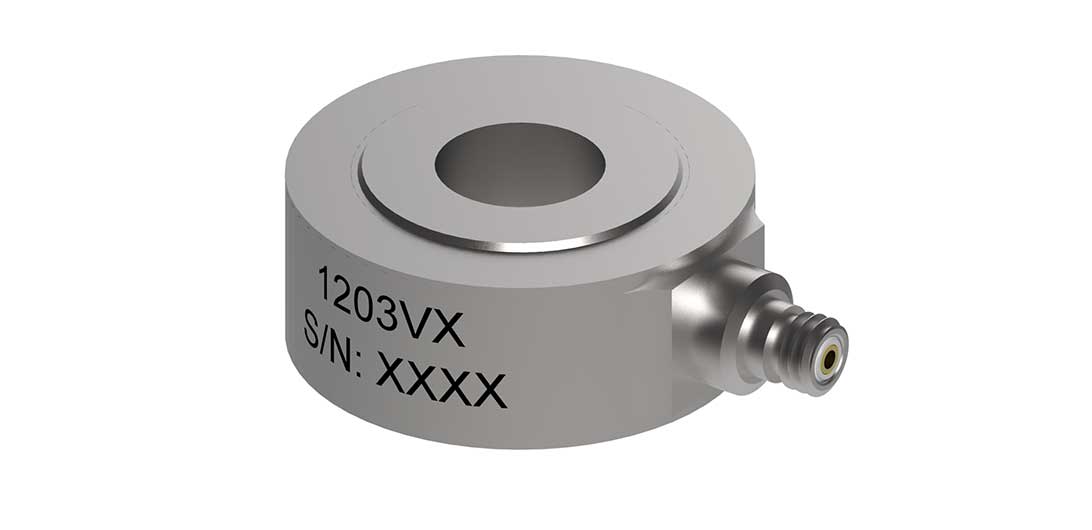

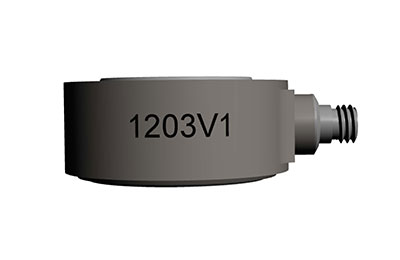

產品細節圖
產品應用圖
