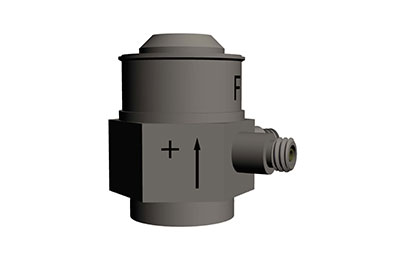

美國進口Dytran 5860B 振動傳感器探頭
種類：加速度計傳感器
類型：IEPE型
規格：30.16 x 29.6 mm
型號：5860B
應用范圍：汽車振動研究、排氣系統分析、排氣振動分析、環境壓力篩選（ESS）
產品介紹
Dytran ，IEPE振動傳感器探頭，由100 mV/lbf力傳感器和100 mV/g加速計組成，設計用于同時測量施加于供試品的力點處的驅動力和合成加速度。 激勵較大測試對象的一種方法是使用通過托管架和探頭連接到測試對象上的電動振動器振動結構。然后可以在各種感興趣的頻率上精確測量驅動點阻抗。然后，可將傳感器探頭的輸出信號反饋至頻譜分析儀，并使用適當?shù)能浖?jì)算動態阻抗函數。動態阻抗設計為力/速度。該力直接從5860B讀出，加速計信號的單一積分產生速度。通過適當編程的頻譜分析儀進行計算，并以圖形方式顯示動態阻抗函數。
產品特性
不銹鋼
同時測量力和加速度
IEPE
規格參數
|
量程（力傳感器） |
222 N |
|
靈敏度（力傳感器） |
22 mV/N |
|
量程（加速度傳感器） |
50 g |
|
靈敏度（加速度傳感器） |
100 mV/g |
|
頻率響應 |
1 to 8000 Hz |
|
線性 |
1 % F.S |
|
工作溫度 |
-73 to 121 ℃ |
|
輸出阻抗 |
100 Ω |
|
連接 |
2個 10–32 徑向接頭 |
|
重量 |
60 g |
|
安裝方式 |
10-32 螺紋 |
產品工作原理
IEPE壓電式加速度傳感器內置壓電晶體，受到外界振動或者擠壓時壓電晶體會釋放電荷，傳感器內部處理電路進而將電荷轉化為一個高電平，低阻抗的電壓信號。

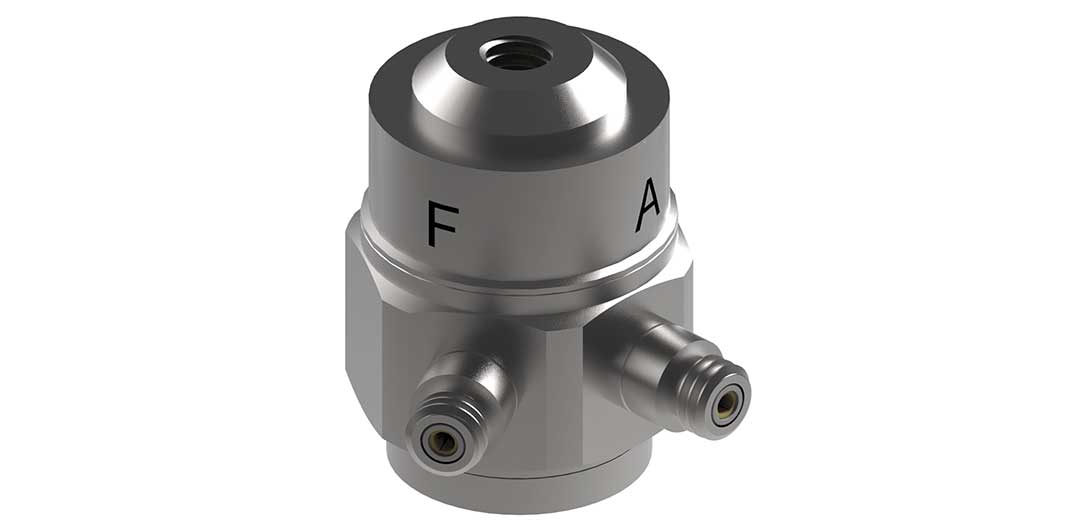

產品細節圖
產品應用圖
