產品介紹
Dytran 3205系列，高性能IEPE加速計傳感器，能夠在+347°F（+175°C）的溫度下工作，專為井下鉆頭振動監測和其他電源有限的低開啟電壓應用而設計。 為井下振動監測開發的傳感器必須能夠提供準確可靠的數據，同時能夠承受惡劣條件。這些傳感器的關鍵特性包括微型設計、高溫運行和在低功率水平下運行的能力。Dytran 3205系列是此類應用的理想選擇，因為它封裝在微型鈦外殼中，垂直高度僅為0.28英寸（7.1毫米），并且專門設計用于在+4.0至+4.5 VDC合規電壓下工作。 Dytran 3205系列的靈敏度范圍為0.33至2 mV/g，粘合劑安裝。重量僅為2克，包含一個35英寸的整體電纜組件，端接至飛線。
產品特性
+4 to +4.5 VDC
+347 °F(+175 °C)工作溫度
IEPE
規格參數
|
量程 |
500,3000 g |
|
靈敏度 |
0.33,2 mV/g |
|
頻率響應 |
0.64 to 5000 Hz |
|
非線性 |
± 1 % F.S. |
|
工作溫度 |
-40 to 175 ℃ |
|
固有頻率 |
30 kHz |
|
連接 |
0.9米內置電纜 |
|
重量 |
2 g |
|
安裝方式 |
黏貼或10-32 螺柱 |
產品工作原理
IEPE壓電式加速度傳感器內置壓電晶體，受到外界振動或者擠壓時壓電晶體會釋放電荷，傳感器內部處理電路進而將電荷轉化為一個高電平，低阻抗的電壓信號。

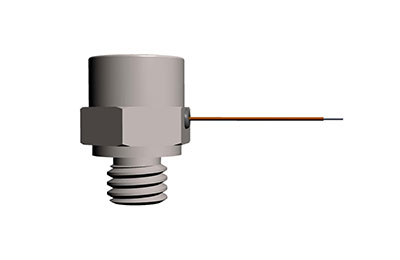

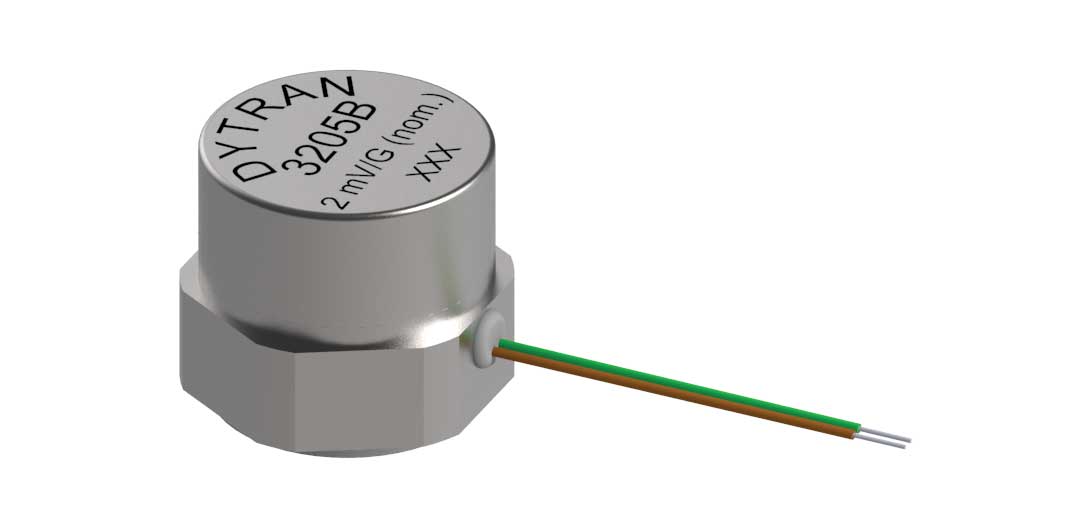

產品細節圖
產品應用圖
